Bahagian Attribut (Attribute Compartment)


• Class mempunyai attribut yang menerangkan ciri-ciri yang dipunyai oleh objek-objek di dalamnya.
• Attribut boleh didapati dengan menganalisa definisi bagi kelas, keperluan masalah dan dari domain pengetahuan.
• Nama bagi attribut perlu ringkas dan unik bagi sesuatu kelas
• Attribut yang baik untuk kelas pelajar:

• Attribut yang tidak sesuai pilihKursus
• Attribute di dalam class diagram boleh dinyatakan beserta dengan jenisnya cth integer, Boolean dan sebagainya.
• attribut perlu relevan dengan domain masalah.
• Contoh bagi class Person:
• Dari Perspektif doktor: nama, alamat, tarikhLahir, tinggi, berat
• Dari perspektif pegawai bank: nama, alamat, noAkaun

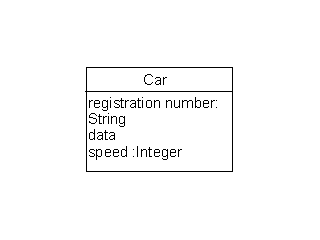

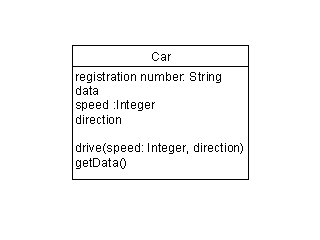

• Contoh attribut bagi kelas kereta

• Kelakuan bagi sesuatu kelas diwakili oleh operasi.
• Operasi digunakan untuk memanipulasi attribut atau boleh digunakan untuk melakukan sesuatu tindakan.
• Implementasi bagi operasi dinamakan method.
• Cth:




• Dengan adanya gaya konvensyen penamaan akan memberikan konsistensi sepanjang pembangunan projek
• Class : bermula dengan huruf besar dan jika terdapat perkataan yang kedua juga dimulakan huruf besar contoh:
• AlarmClock
• Attribut dan operasi: bermula dengan huruf kecil dan perkataan kedua dimulakan huruf besar contoh:
• Attribut: name, location, timeOfDay, creditHours
• Operasi: getPrerequisite()
• bagi nama class, atribut dan operasi, underscore tidak digunakan perkataan-perkataan yang berlainan digabungkan bersama dan dibezakan oleh huruf besar

HUBUNGAN

• Hubungan memberikan laluan bagi komunikasi antara objek dilakukan.
• Terdapat tiga jenis hubungan iaitu

• association
• Aggregation
• Generalization

• hubungan semantik 2 arah yang menghubungkan antara kelas.
• Ini bermakna terdapat pautan (link) antara objek-objek di dalam kelas yang berkenaan.

• Data boleh bergerak dalam mana-mana arah atau kedua-dua arah sepanjang pautan tersebut.

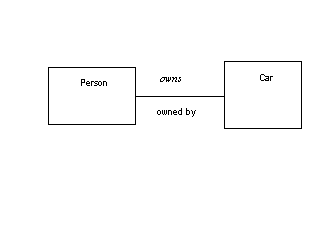

• Untuk menjelaskan maksud bagi hubungan tersebut nama diberikan kepada association
• Contoh bagi hubungan searah:


•  contoh bagi hubungan 2 arah:


•  suatu association boleh ditunjukkan arahnya dengan menggunakan anak panah dan ianya dinamakan Navigable Association

• menentukan berapa bilangan instance di dalam suatu class yang boleh dikaitkan dengan setiap instance dalam kelas yang lain.
• setiap hujung association mempunyai penunjuk multiplicity (multiplicity indicator ).
• Julat bagi multiplicity atau penunjuk multiplicity boleh terdiri daripada:
• zero to one (0..1)
• zero to many (0..* atau *)
• 2 (2) , 5 hingga 11 (5..11) dan sebagainya
• jika penunjuk multiplicity tidak dinyatakan ia dianggap 1 secara default.
• Contoh:

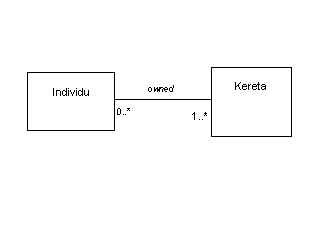

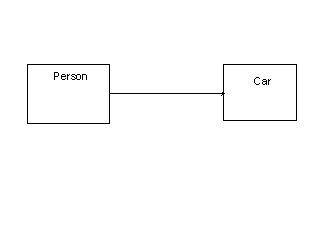

• Tiada atau ramai individu mempunyai kereta. 1 atau lebih  kereta boleh dipunyai oleh individu

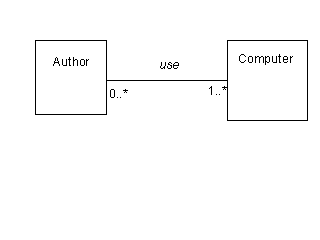

•  tiada atau ramai pengarang menggunakan 1 atau lebih komputer

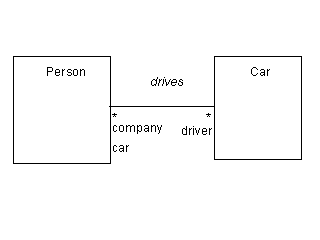

Peranan / Role

• Peranan menunjukkan peranan bagi satu kelas dikaitkan dengan satu kelas yang lain
• Nama bagi role adalah dalam bentuk  noun

Qualified Association

• digunakan bagi association yang mempunyai multiplicity one-to-many atau many-to-many.
• Contoh

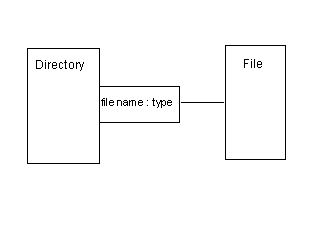

• Satu Directory mempunyai banyak fail. Dalam konteks directory, nama fail adalah untuk fail yang tertentu. Qualifier digunakan supaya setiap 1 file name dari Directory boleh di”associate” kepada satu fail.

•  Oleh itu satu hubungan one-to-many boleh dijadikan kepada hubungan one-to-one dengan menggunakan qualifier

AGGREGATION

• Aggregation adalah hubungan part-whole atau part-of
• Suatu objek yang mewakili komponen bagi sesuatu dihubungkan (associate) dengan objek yang mewakili  keseluruhan
• Keyword untuk mengenalpasti aggregation adalah seperti “consist of”, “contains”, “is part of”
• Contoh:
• Navy contains many warships


Composition Aggregation

• composition aggregation adalah hubungan dimana “parts live inside a whole” (sebahagian daripada)
• Kereta mengandungi (consist of) 4 roda, enjin, gear box, chasis
• Contoh:

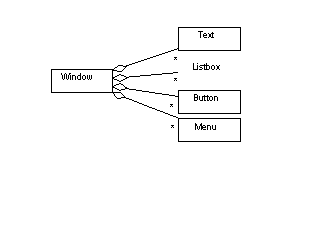

• Window mengandungi banyak menu, buttons, listboxes dan texts.


GENERALIZATION

• Definisi di dalam UML “ A taxonomic (taxonomy is the science of classification) relationship between a more general element and a more specific element”
• Mempunyai hubungan “is-a” Juga dikenali sebagai inheritance
• car “is a” vehicle, sales manager “is an” employee
• Contoh:

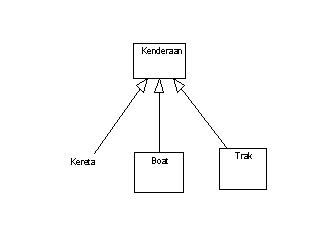

• Kenderaan adalah general class (superclass) derived kepada class yang khusus (subclass) melalui generalization (inheritance)


• class yang berada di atas adalah abstract class dimana tiada objek yang boleh dikaitkan dengannya.
• Class yang berada di bawah adalah concrete class dimana objek boleh dicipta dari class tersebut
